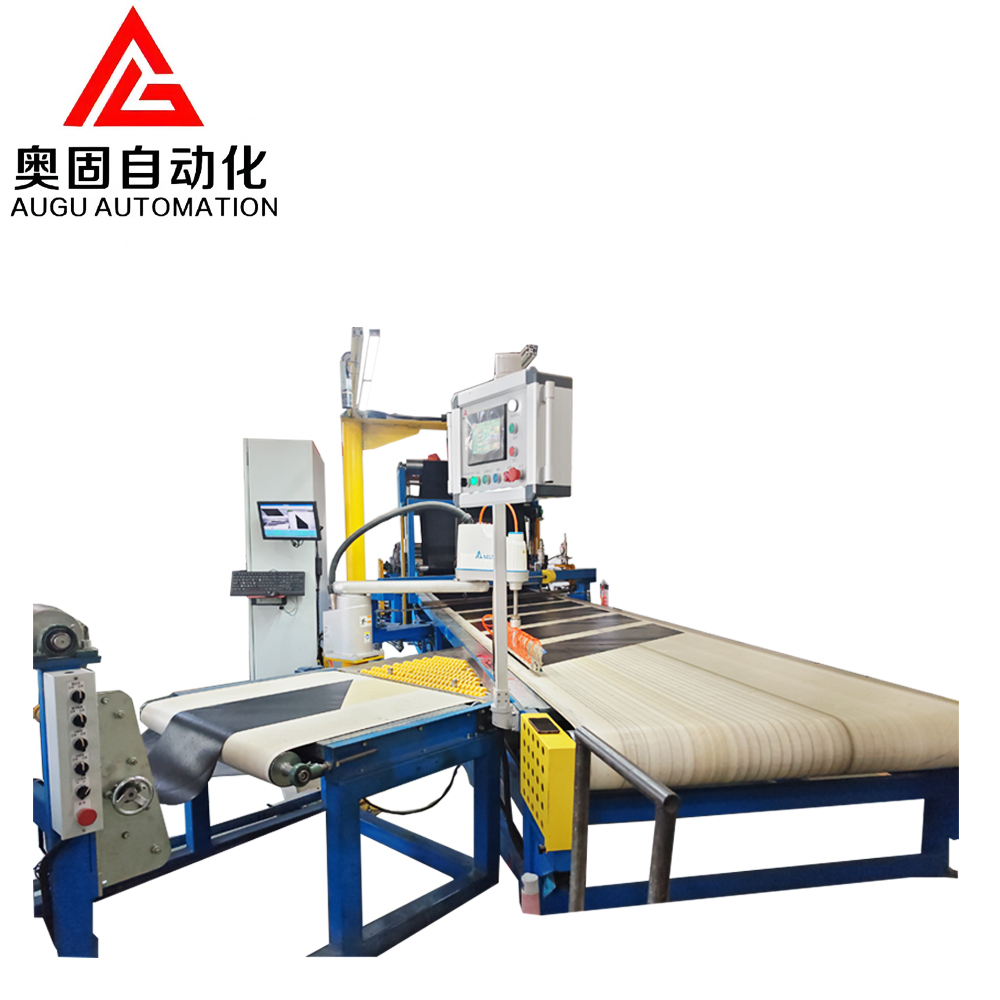

Delovni proces linije za hlajenje zvitka filma

Thelinija za hlajenje zvitka filmaje avtomatizirana naprava, ki se uporablja za rokovanje z vročim filmom v proizvodnem procesu izdelkov iz gume, njegov delovni proces pa vključuje več zaporednih korakov, ki zagotavljajo, da je film ustrezno ohlajen, posušen in naknadno obdelan. Sledi podroben opis delovnega procesa naprave:

1. Sprejem in prenos filma: Ko je film iztisnjen iz stiskalnice za tablete, ga sprejme transportna naprava za dostop do hladilne linije in se gladko prenese na naslednjo povezavo za obdelavo. Naprava običajno vključuje nastavljiv pas in fiksno valjčno mizo, ki zagotavlja stabilnost filma med transportom.

2. Odtis in povezava s filmom: Film med prenosom vtisne naprava za prepoznavanje informacij o filmu, kot so črke in številke. Poleg tega lahko naprava razreže film na trakove zahtevane širine, da se prilagodi nadaljnjim procesom.

3. Distančni premaz in začetno hlajenje: Film nato vstopi v hladilno mešalno enoto, kjer se film namoči in prevleče z distančnikom za začetno hlajenje. Naprava je opremljena s funkcijo nadzora temperature, ki zagotavlja, da je temperatura distančnika primerna za preprečevanje lepljenja folije.

4. Dviganje filma: Z držanjem dvižne naprave se film dvigne na določeno višino, da se pripravi na nadaljnji proces prenosa hlajenja. Ta postopek uporablja toplotno odporen gumijast trak, ki zagotavlja stabilen prenos filma pri visokih temperaturah.

5. Hladilni transport: V transportni napravi za hlajenje lepila za viseče se film dodatno ohladi in prevaža skozi transportni sistem za viseče v zaprti hladilni škatli, da se doseže enakomerno hlajenje.

6. Film swing and stack: Theohlajen filmse pošlje v nihajno napravo skozi spodnji transporter, ki samodejno prilagodi sklad in nihanje ter se pripravi na kasnejši postopek rezanja in zlaganja.

7. Rezanje filma, zlaganje in tehtanje: V napravi za dviganje zlaganja se film simetrično stisne in lepo zloži. Enota je opremljena tudi s sistemom za tehtanje, ki samodejno razreže film glede na njegovo težo in natisne informacije o proizvodnji.

8. Pnevmatski in električni krmilni sistem: pnevmatske komponente in električni nadzor so pomemben del linije za hlajenje filma. Pnevmatski sistem je odgovoren za izvajanje različnih mehanskih dejanj, medtem ko je električni nadzor dosežen s sistemom PLC, kot je serija Siemens S7-300, ki zagotavlja samodejno krmiljenje celotne hladilne linije.

9. Prezračevalni in hladilni sistem: Da bi zagotovili hladilni učinek filma, prezračevalni in hladilni sistem sprejme centraliziran kanalski dovod zraka in zagotavlja nadzor temperature filma v neprekinjenem proizvodnem procesu z nadzorom količine vsesanega zraka vsakega del.

Z zgornjim neprekinjenim procesom avtomatizacije sehladilna linija filmskega valjauresničuje popolnoma avtomatiziran proizvodni proces od sprejema, hlajenja in sušenja folije do končnega razreza, zlaganja in zlaganja, kar bistveno izboljša stopnjo avtomatizacije in proizvodno učinkovitost proizvodne linije izdelkov iz gume.
